PFLI-F、PFLM-F高压蓝式过滤器
编辑日期：2014/8/6 11:28:54 点击：
- 产 地：上海
- 型 号：PFLI-F、PFLM-F
- 公称压力：1.6MPa~2.5MPa
- 公称通径：DN10~DN200
- 适用介质：油、水、气
- 适用温度：/
一、产品概述:
蓝式过滤器用油或其它液体管道上，过滤管道里的杂物，过滤孔面积比通径管面积大于2-3倍．远远超过Ｙ型、Ｔ型过滤器过滤面积。过滤器精度在过滤器中属于一种精度最佳的过滤器，滤网结构与其它过滤网不一样。
工作原理：
管道在安装时会有其它杂物带入管道，在生产中原材料中也含有杂物。管道里液体经过过滤器时它的污物由过滤器收藏到滤网中，在一定的程度时打开壳盖清理滤网即可。
技术参数：
工作压力：1.6-2.5MPa 介质：油、水、气 壳体：钢管焊制 过滤精度：0.22-1.0mm 滤芯、滤网：304材料

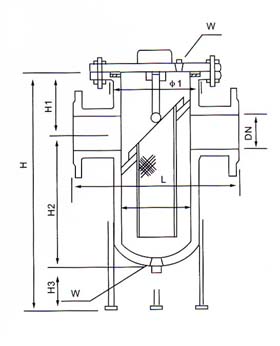

| DN | φ | L | H1 | H | W |
| 25 | 89 | 220 | 90 | 260 | R1/2 |
| 32 | 89 | 220 | 95 | 270 | R1/2 |
| 40 | 114 | 280 | 110 | 300 | R1/2 |
| 50 | 133 | 280 | 120 | 310 | R1/2 |
| 65 | 140 | 330 | 130 | 350 | R3/4 |
| 80 | 168 | 340 | 140 | 400 | R3/4 |
| 100 | 219 | 420 | 160 | 470 | R3/4 |
| 150 | 273 | 500 | 190 | 620 | R3/4 |
| 200 | 325 | 560 | 220 | 770 | R3/4 |
2.5MPa
| DN | φ | L | H1 | H2 | H3 | H | W |
| 100 | 219 | 420 | 160 | 310 | 120 | 590 | R3/4 |
| 150 | 273 | 500 | 190 | 430 | 130 | 750 | R3/4 |
| 200 | 325 | 560 | 220 | 550 | 150 | 920 | R3/4 |
| 250 | 426 | 680 | 270 | 660 | 170 | 1100 | R3/4 |
| 300 | 480 | 750 | 320 | 860 | 200 | 1380 | R1" |
| 350 | 540 | 800 | 350 | 1030 | 200 | 1580 | R1" |
