电动保温球阀

电动保温球阀

编辑日期:2014/2/22 14:40:10      点击:
  • 产       地:上海
  • 型       号:BQ941F
  • 公称压力:1.6-10.0 MPa
  • 公称通径:DN20~DN200
  • 适用介质:重油、胶类等易凝固介质
  • 适用温度:-40℃~150℃
产品介绍

  一、产品概述

  BQ941F 电动保温球阀是采用电动角行程执行机构与夹套保温球阀组成,具有良好的保温保冷特性,且气动保温球阀的通径与管径一致,同时又能有效降低管路中介质热量损失。采用一体化结构,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA控制信号或1-5VDC及220VAC 电源即可控制运转。电动保温球阀主要用于石油、化工、冶金、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。由于电动保温球阀采用整体式结构,因而夹套保温电动球阀比一般球阀体积更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。

    BQ941F 电动保温球阀由于采用了蒸气夹套保温,故即使外界温度降到零度以下,球阀仍操作灵活以保证输油管道能断开,其优点是一般控制阀门所没有的。保温球阀是重油输送管道理想的控制阀门,根据用户需要夹套里注入蒸气、导热油等使整个阀门保温或降温达到所需要的温度,能防止介质结晶。法兰连接按JB/T 79-94标准制造用于石油、化工、冶金、制药等行业。

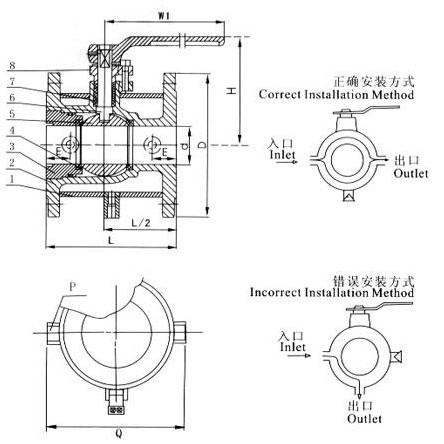

电动阀门保温球阀结构图

  二、产品特点

  1、该产品具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。

  2、主要针对凝固的高粘度介质及易结晶介质等。

  3、由于采用整体式结构,因而保温球阀比一般球阀何种更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。

      三、主要零部件材料

1 左阀体 铸钢、不锈钢
2 右阀体 铸钢、不锈钢
3 阀座 不锈钢、硬质合金
4 球体 2Cr13+硬化处理、304、316
5 垫片 柔性石墨、聚四氟乙烯
6 阀杆 2Cr13、304、316
7 填料 柔性石墨、聚四氟乙烯
8 压盖 铸钢、不锈钢
9 支架 铸钢、不锈钢
10 执行器 根据实际配置而定

      四、主要技术规范

设计标准 ASME B 16.34   GB/T12224
结构长度 ASME B 16.10   GB/T12221
连接法兰 ASME B16.5   JB/T 79
试验和检验 JB/T9092      API 598
适用介质 重油、胶类等易凝固介质

      五、主要性能规范

试验压力(MPa) 公称压力(MPa) 压力级(class) JIS(K)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
强度试验 2.4 3.75 6.0 9.6 15.0 3.0 7.5 16.5 2.4 3.8
密封试验 1.76 2.75 4.4 7.04 11.0 2.2 5.5 12.1 1.5 2.8
气密试验 0.4~0.7MPa

     六、主要外形连接尺寸

公称通径(DN

d

L

D

E

Q

H

W

管螺纹

(mm)

(in)

(mm)

(in)

P

20

3/4"

19

117

40

1 1/2"

58.5

147

101

170

G3/4"

25

1"

25

127

50

2"

62.5

156

106

170

G3/4"

40

1 1/2"

38

165

65

2 1/2"

63.5

181

125

250

G3/4"

50

2"

51

178

80

3"

68

218

135

250

G3/4"

80

3"

76

229

150

6"

82

275

193

350

G3/4"

100

4"

102

254

200

8"

83

300

265

420

G3/4"

150

6"

152

292

250

10"

95

403

355

1000

G3/4"

200

8"

203

330

300

12"

100

495

410

1300

G3
