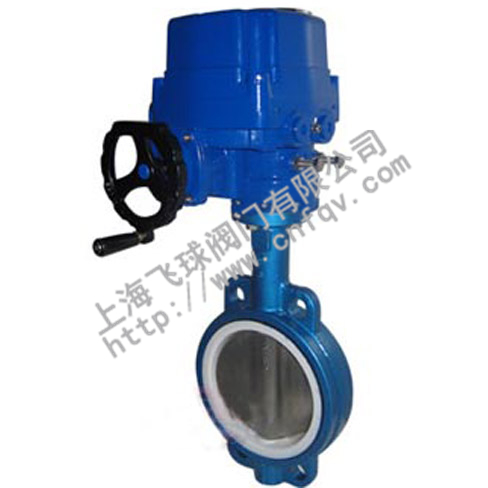

电动软密封蝶阀 D971F

编辑日期：2016/6/1 17:19:46 点击：

产地：上海
型号：D971F
公称压力：0.6MPa~1.6MPa
公称通径：DN50~DN1600
适用介质：水、气、污水、腐蚀性介质
适用温度：≤150℃

产品介绍

　　一、产品概述

　　D971F 电动软密封蝶阀由四氟密封蝶阀和不锈钢阀板、阀杆构成，适用于温度≤150℃，弱腐蚀或介质洁净度有一定要求的工况下使用。高温高压工况可选用三偏心硬密封阀 ，订货时要予以注明即可。它可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。电动蝶阀在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流的作用。

D971F 主要特点为：

　　1、设计新颖、合理、结构独特，重量轻，启闭迅速。

　　2、操力矩小，操作方便，省力灵巧。

　　3、可以任何位置安装，维修方便。

　　4、密封件可以更换，密封性能可靠达到双向密封零泄漏。

　　5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

　　采用标准：

　　设计标准：GB/T2238-1989

　　法兰连接尺寸: GB/T9113.1-2000; GB/T9115.1-2000;

　　结构长度: GB/T12221-1989

　　压力试验: GB/T13927-1992; JB/T9092-1999

　　二、主要零部件材料

零件名称	阀体、蝶板	阀杆	密封圈	填料
材料	灰铸铁球墨铸铁铸钢不锈钢	中碳钢不锈钢（2Cr13） 1Cr18Ni9Ti	丁睛橡胶乙丙橡胶聚四氟乙烯氟橡胶	柔性石墨

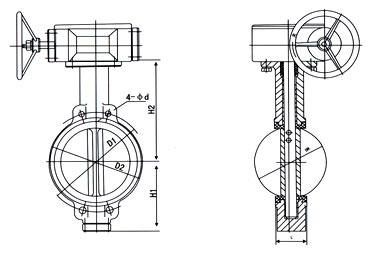

　　三、主要外形与连接尺寸

公称通径（DN）	主要尺寸			法兰尺寸和螺栓规格
	主要尺寸			0.6MPa		1.0MPa		1.6MPa
	L	H1	H2	D1	n-φM	D1	n-φM	D1	n-φM
50	43	80	160	110	4-φ14	120	4-φ18	125	4-φ18
65	46	88	175	130	4-φ14	136	4-φ18	145	4-φ18
80	46	96	180	150	4-φ118	160	4-φ18	160	4-φ18
100	52	114	200	170	4-φ18	185	4-φ18	180	4-φ18
125	56	128	213	200	4-φ18	215	4-φ18	210	4-φ18
150	56	140	225	225	4-φ18	238	4-φ22	240	4-φ22
200	60	175	260	280	4-φ18	295	4-φ22	295	4-φ22
250	68	202	290	335	4-φ18	357	4-φ22	355	4-φ26
300	78	242	330	395	4-φ22	407	4-φ22	410	4-φ26
350	78	266	360	445	4-φ22	467	4-φ22	470	4-φ30
400	102	298	390	495	4-φ22	515	4-φ26	525	4-φ33
450	114	315	410	550	4-φ22	565	4-φ26	585	4-φ36
500	127	348	430	600	4-φ22	620	4-M24	650	4-M30
600	154	400	490	705	4-φ26	725	4-M27	770	4-M33
700	165	520	550	810	4-φ26	840	4-M27	840	4-M33
800	190	591	610	920	4-φ30	950	4-M30	950	4-M36
900	216	660	680	1020	4-M27	1050	4-M30	1050	4-M36
1000	254	670	835	1120	4-M27	1160	4-M33	1170	4-M39
1200		780		1340	4-M30	1380	4-M36	1390	4-M45
1400				1560	4-M33	1590	4-M39	1590	4-M45
1600				1760	4-M33	1820	4-M45	1820	4-M52
