偏心半球阀 PQ40H

编辑日期：2016/6/6 11:03:43 点击：

产地：上海
型号：PQ40H
公称压力：0.6MPa~10.0MPa
公称通径：DN32~DN1400
适用介质：水、油品、气体等
适用温度：≤300℃

产品介绍

　　一、产品概述

　　偏心半球阀 PQ40H 属于直通式半球阀，无缩径，阀体通道与管线连接的管道成直管相通，截面积相等，阻力小于缩径，全开、全闭只要转动90度即可达到，方便长距离管线输送控制。采用偏心结构原理，通过传动机构达到闸紧、调节、关闭的目的。双偏心结构球阀在开启时球体藏于阀腔内，流通载面大，关闭时阀芯球面沿阀座渐进，具有剪切功能，有效地切除结垢障碍，实现可靠密封。

　　全通径偏心半球阀用来控制含尘气体、颗粒流体的煤粉喷吹等固体输送的理想设备，广泛应用于冶金、选矿、电力等生产工艺中高炉煤粉喷吹、制粉系统以及除尘系统中的各种管线控制。它采用直通式结构，流道畅通，不会出现积灰堵塞现象，密封副采用合金材质，经过特殊热处理，阀门抗冲刷耐磨损，同时阀门偏心球面具有自动补偿的性能，通过蜗轮上的调节螺栓，使密封副在一定程度磨损的情况下，仍可达到重新密封的效果。

　　偏心半球阀产品特点：

　　1．产品采用半球结构，卧装方式，开启后半球体位于通道上方，完全脱离通道，因此阀门流通能力大，不沉积杂质.

　　2．半球体采用三偏心结构，开启时迅速脱离阀座，有效防止密封面的摩擦损伤，并减小了操作力矩，延长了阀门的寿命。

　　3．半球体高硬度密封面与金属阀座配合具有剪切作用，能剪断铁丝及各种纤维织物，不缠绕，不沉积。是污水处理系统首选阀门。

　　二、主要技术参数

公称压力 Nominal pressure		0.6	1.0	1.6	2.0	2.5	4.0	5.0	6.4	10
壳体试验压力 Shell test pressure		0.9	1.5	2.4	3.0	3.8	6.0	7.5	9.6	15
高压密封试验 High pressure tight test		0.66	1.1	1.8	2.2	2.8	4.4	5.5	7.1	11
适用介质及温度℃ Applicable media & Temperature	PQ47型	水、蒸汽、纸浆等溶液 Water,vapor,pulp,and other solutions,t≤180℃
	PQ47型	天然气、煤气、液化气、原油、重油 Natural gas,coal gas,liquefied gas,crude oil,and heavy oil,t ≤425℃
	PQ47型	溶液、矿浆、氧化铝粉、煤粉、煤灰、含尘气体、废渣等 Solution,Ore oar,Alumina powder,coal fines,coal ash,dusty gas, waste residues,etc.t ≤300℃

　　三、主要零部件材料

零件名称 Name of part	PQ47型	PQ47型	PQ47型
阀体 Valve body	碳钢WCB/不锈钢CF8 Carbon steel WCB stainless steel CF8	碳钢WCB/不锈钢CF8 Carbon steel WCB stainless steel CF8	碳钢WCB/不锈钢CF8 Carbon steel WCB stainless steel CF8
阀杆 Valve stem	2Cr13/304	2Cr13/304	2Cr13/304
阀芯密封副 Sealing set for valve body	WCB/CF8+Cr	WCB/CF8+硬化合金钢 WCB/CF8+Hardens alloy steel	特种硬化合金钢质 JK117/17Co合金 Special hardened alloy steel JK117/17Co alloy steel
阀座密封副 Sealing set for valve seat	PTFE/Molon	WCB/CF8+硬化合金钢 WCB/CF8+Hardens alloy steel	特种硬化合金钢质 JK117/17Co合金 Special hardened alloy steel JK117/17Co alloy steel

说明：1、本产品法兰连接尺寸按GB/T 9113.1-2000.ASME/ANSI 16.5规定的突面法兰；
　　　2、结构长度参照GB 12221-2005，ASNE B16.10的规定；
　　　3、制造和验收技术条件参照GB12237-89，API 6D；
　　　4、压力试验按JB/T9092-1999，GB/T13927-92，AP1598的要求。

偏心半球阀 PBQ47

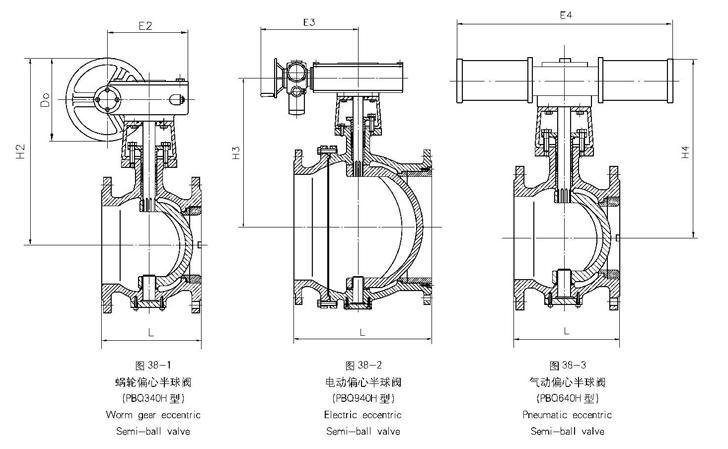

　　四、主要外形与连接尺寸

公称通径DN（mm）	L	L1	D	K	d	C	n-do	H	H1	重量 Wt.(kg)
PN0.6MPa (6bar)
32	180	357	120	90	69	16	4-14	65	450
40	200	357	130	100	78	16	4-14	75	460
50	250	357	140	110	88	16	4-14	90	480
65	270	357	160	130	108	16	4-14	105	500
80	280	367	190	150	124	18	4-18	120	520
100	300	367	210	170	144	18	4-18	135	630
125	325	367	240	200	174	18	8-18	155	650
150	350	367	265	225	199	20	8-18	175	680
200	400	555	320	280	254	22	8-18	210	770
250	533	555	375	335	309	24	12-18	260	820
300	610	691	440	395	363	24	12-22	300	840
350	686	733	490	445	413	24	12-22	340	1090
400	838	733	540	495	463	24	16-22	400	1205
450	864	938	595	550	518	24	16-22	430	1220
500	914	938	645	600	568	26	20-22	455	1270
600	1067	1066	755	705	667	30	20-26	560	1400
700	1250	1066	860	810	772	26	24-26	630	1460
800	1370	1191	975	920	878	26	24-30	690	1520
900	1490	1191	1075	1020	978	26	24-30	770	1580
1000	1680	1255	1175	1120	1078	26	28-30	880	1830
1200	1750	1255	1405	1340	1295	28	32-33	970	1910
1400	1880	1255	1630	1560	1510	32	36-36	1095	2020
PN1.0MPa (10bar)
32	180	357	140	100	76	18	4-18	65	450
40	200	357	150	110	84	18	4-18	75	460
50	250	357	165	125	99	20	4-18	90	480
65	270	357	185	145	118	20	4-18	105	500
80	280	367	200	160	132	20	8-18	120	520
100	300	367	220	180	156	22	8-18	135	630
125	325	367	250	210	184	22	8-18	155	650
150	350	367	285	240	211	24	8-22	175	680
200	400	555	340	295	266	24	8-22	210	770
250	533	555	395	350	319	26	12-22	260	820
300	610	691	445	400	370	26	12-22	300	840
350	686	733	505	460	429	26	16-22	340	1090
400	838	733	565	515	480	26	16-26	400	1205
450	864	938	615	565	530	28	20-26	430	1220
500	914	938	670	620	582	28	20-26	455	1270
600	1067	1066	780	725	682	34	20-30	560	1400
700	1250	1066	895	840	794	34	24-30	630	1460
800	1370	1191	1015	950	901	36	24-33	690	1520
900	1490	1191	1115	1050	1001	38	28-33	770	1580
1000	1680	1255	1230	1160	1112	38	28-36	880	1830
1200	1750	1255	1455	1380	1328	44	32-39	970	1910
1400	1880	1255	16754	1590	1530	48	36-42	1095	2020
PN1.6MPa (16bar)
32	180	357	140	100	76	18	4-18	65	450
40	200	357	150	110	84	18	4-18	75	460
50	250	357	165	125	99	20	4-18	90	480
65	270	357	185	145	118	20	4-18	105	500
80	280	367	200	160	132	20	8-18	120	520
100	300	367	220	180	156	22	8-18	135	630
125	325	367	250	210	184	22	8-18	155	650
150	350	367	285	240	211	24	8-22	175	680
200	400	555	340	295	266	24	12-22	210	770
250	533	555	405	355	319	26	12-26	260	820
300	610	691	460	410	370	28	12-26	300	840
350	686	733	520	470	429	30	16-26	340	1090
400	838	733	580	525	480	32	16-30	400	1205
450	864	938	640	585	548	40	20-30	4, 30	1220
500	914	938	715	650	609	44	20-33	455	1270
600	1067	1066	840	770	720	54	20-36	560	1400
700	1250	1066	910	840	794	40	24-36	630	1460
800	1370	1191	1025	950	901	42	24-39	690	1520
900	1490	1191	1125	1050	1001	44	28-39	770	1580
1000	1680	1255	1255	1170	1112	46	28-42	880	1830
PN2.5MPa (25bar)
32	180	357	140	100	76	18	4-18	65	450
40	200	357	150	110	84	18	4-18	75	460
50	250	357	165	125	99	20	4-18	90	480
65	290	357	185	145	118	22	8-18	105	500
80	310	367	200	160	132	24	8-18	120	520
100	350	367	235	190	156	24	8-22	135	630
125	381	555	270	220	184	26	8-26	155	650
150	403	555	300	250	211	28	8-26	175	680
200	419	555	360	310	274	30	12-26	210	770
250	568	691	425	370	330	32	12-30	260	880
300	648	705	485	430	389	34	16-30	300	980
350	762	733	555	490	448	38	16-33	340	1090
400	838	938	620	550	503	40	16-36	400	1165
450	914	938	670	600	548	46	20-36	430	1220
500	991	938	730	660	609	48	20-36	455	1270
600	1143	1066	845	770	720	58	20-39	560	1400
PN4.0MPa (40bar)
32	180	357	140	100	76	18	4-18	65	450
40	200	357	150	110	84	18	4-18	75	460
50	250	357	165	125	99	20	4-18	90	480
65	290	367	185	145	118	22	8-18	120	520
80	310	367	200	160	132	24	8-18	135	530
100	350	555	235	190	156	24	8-22	160	645
125	381	555	270	220	184	26	8-26	175	650
150	403	691	300	250	211	28	8-26	190	790
200	419	705	375	320	284	34	12-30	270	910
250	568	733	450	385	345	38	12-33	300	1050
200	648	733	515	450	409	42	16-33	330	1140
350	762	938	580	510	465	46	16-36	390	1230
400	838	938	660	585	535	50	16-39	435	1260

注：本产品法兰密封面型式按GB/T 9113.1-2000规定的凸面法兰，当用户法兰密封形式与表中规定不同时，应在供货合同中注明。

公称通径DN（mm）	L	L1	D	K	d	D1	f1	f2	C	n-do	H	H1	重量 Wt.(kg)
PN6.4MPa (64bar)
32	229	555	155	110	76	66	4	3	24	4-22	85	550
40	241	555	170	125	84	76	4	3	26	4-22	100	570
50	292	555	180	135	99	88	4	3	26	4-22	120	590
65	330	555	205	160	118	110	4	3	26	8-22	140	630
80	356	691	215	170	132	121	4	3	28	8-22	160	690
100	450	691	250	200	156	150	4.5	3.5	30	8-26	190	750
125	525	705	295	240	184	176	4.5	3.5	34	8-30	230	935
150	565	733	345	280	211	204	4.5	3.5	36	8-33	260	955
200	660	733	415	345	284	260	4.5	3.5	42	12-26	295	1035
250	787	938	470	400	345	313	4.5	3.5	46	12-36	320	1065
300	838	938	530	460	409	364	4.5	3.5	52	16-36	375	1170
PN10.0MPa (100bar)
32	229	555	155	110	76	66	4	3	24	4-22	85	550
40	241	555	170	125	84	76	4	3	26	4-22	100	570
50	292	555	195	145	99	88	4	3	28	4-26	120	590
65	330	555	220	170	118	110	4	3	30	8-26	140	630
80	356	691	230	180	132	121	4	3	32	8-26	160	690
100	450	691	265	210	156	150	4.5	3.5	36	8-30	190	750
125	525	705	315	250	184	176	4.5	3.5	40	8-33	230	935
150	565	733	355	290	211	204	4.5	3.5	44	12-33	260	955
200	660	733	430	360	284	260	4.5	3.5	52	12-36	295	1035

注：本产品法兰密封面型式按GB/T 9113.2-2000规定的凹凸面法兰，当用户法兰密封形式与表中规定不同时，应在供货合同中注明。

公称通径			L		L1		D		K		d		C	n-do	H	H1	重量 Wt.(kg)
DN（mm）
PN2.0MPa (class 150)
32	180	357		118		89		63.5		13		4-16		65	450
40	200	357		127		98.5		73		14.5		4-16		75	460
50,	250	357		152		120.5		92		16		4-18		90	480
65	270	357		178		139.5		105		17.5		4-18		105	500
80	280	367		190		152.5		127		19.5		4-18		120	520
100	300	367		229		190.5		157.5		24		4-18		135	630
125	325	555		254		216		186		24		8-18		155	650
150	350	555		279		241.5		216		25.5		8-22		175	680
200	400	555		343		298.5		270		29		8-22		210	770
250	533	691		406		362		324		30.5		8-22		260	880
300	610	705		483		432		381		32		12-26		300	980
350	686	733		534		476		413		35		12-26		340	1090
400	838	938		597		540		470		37		12-29.5		400	1165
450	864	938		635		578		533.5		40		12-32.5		430	1220
500	914	938		699		635		584.5		43		20-32.5		455	1270
600	1067	1066		813		749.5		692.5		48		20-35.5		560	1400
PN5.0MPa (class 300)
32	180	357		134		98.5		63.5		19.5		4-18		65	450
40	200	357		155		114.5		73		21		4-22		75	460
50	250	357		165		127		92		22.5		8-18		90	480
65	290	367		190		149		105		25.5		8-11		120	520
80	310	367		210		168.5		127		29		8-22		135	530
100	350	555		254		200		157.5		32		8-22		160	645
125	381	555		279		235		186		35		8-22		175	650
150	403	691		318		270		216		37		12-22		190	790
200	419	705		381		330		270		41.5		12-26		270	910
250	568	733		445		387.5		324		48		16-29.5		300	1050
300	648	733		521		451		381		51		16-32.5		330	1140
PN10.0MPa (class 600)
32	229	555		134		98.5		76		24		4-22		85	550
40	241	555		155		114.5		84		26		4-22		100	570
50	292	555		165		127		99		28		4-26		120	590
65	330	555		190		149		118		30		8-26		140	630
80	356	691		210		168.5		132		32		8-26		160	690
100	450	691		273		216		156		36		8-30		190	750
125	525	705		330		267		184		40		8-33		230	935
150	565	733		356		292		211		44		12-33		260	955
200	660	733		419		349		284		52		12-36		295	1035
