外螺纹不锈钢截止阀 J21H，J21W
编辑日期：2024/7/22 17:32:46 点击：
- 产 地：上海
- 型 号：J21H/W
- 公称压力：1.6Mpa~4.0Mpa
- 公称通径：DN6~DN20
- 适用介质：水、蒸汽、油品、弱腐蚀性介质
- 适用温度：≤ 425℃
一、产品概述
J21H、J21W 型外螺纹不锈钢截止阀：手动、外螺纹连接形式、直通式结构，阀座密封面材料为不锈钢、工作压力 1.6~4.0 MPa，公称尺寸 DN6~DN20，阀体材料为碳素钢（J21H）、不锈钢（J21W），适用于水、蒸汽、油品（J21H）和弱腐蚀性、腐蚀性（J21W）介质管路中。
管路跟阀体连接采用外螺纹活接式，也叫外螺纹截止阀（针型阀），是电力、电气、机电设备工程、电控设备工程中应用较多的阀门之一。由于其安装方便、制造合理、经济简单，所以大量使用在电力工程等管道中。
二、主要技术参数
|
型号 |
PN |
工作压力 / MPa |
适用温度 / ℃ |
适用介质 |
|---|---|---|---|---|
| J21H-25 | 25 | 2.5 | ≤ 425 | 水、蒸汽、油品 |
| J21H-40 | 40 | 4.0 | ||
| J21W-25P | 25 | 2.5 | ≤ 150 | 弱腐蚀性介质 |
| J21W-40P | 40 | 4.0 | ||
| J21W-25R | 25 | 2.5 | 腐蚀性介质 | |
| J21W-40R | 40 | 4.0 |
三、主要零部件材料
| 型号 | 材料 | |||
|---|---|---|---|---|
| 阀体、阀盖 | 阀杆 | 密封面 | 填料 | |
| J21H-25 | 碳素钢 | 铬不锈钢 | 铬不锈钢 | 柔性石墨 |
| J21H-40 | ||||
| J21W-25P | 铬镍钛不锈钢 | 铬镍钛不锈钢 | 铬镍钛不锈钢 | 聚四氟乙烯 |
| J21W-40P | ||||
| J21W-25R | ||||
| J21W-40R | ||||

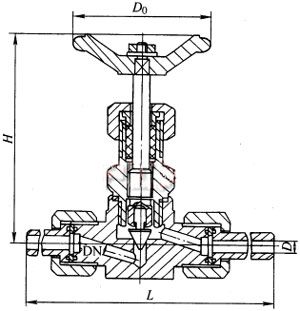

四、主要外形与连接尺寸
| DN | L | H | D0 | D | 重量 / kg |
|---|---|---|---|---|---|
| 6 | 175 | 120 | 65 | 6 | 0.75 |
| 10 | 179 | 125 | 80 | 10 | 1 |
| 15 | 187 | 135 | 100 | 15 | 1.6 |
| 20 | 193 | 177 | 130 | 20 | 2.7 |
