涡轮V型球阀 VQ347
- 产 地：上海
- 型 号：VQ347
- 公称压力：1.6MPa~2.5MPa
- 公称通径：DN25～DN300
- 适用介质：水、蒸汽、油品
- 适用温度：-28℃~500℃
一、产品概述
涡轮V型球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。其主要特点是：
１、气动V型球阀以压缩空气为动力，通过活塞齿条，齿轮的机械传动阀杆，以角行程输出的扭矩转动球体0~90°，就能完成启闭动作或调节动作。通过配套电 气阀门定位器输入4-20mA电流信号，改变阀芯的旋转角度（0-90°任意角度），实现调节控制流量等参数。控制精确、体积小、重量轻、流阻小、流量系 数大，结构简单、密封性能好。是真正的高效率进行控制工艺状况的一种阀门。
２、具有出色的调节特性：Ｖ型阀具有一个近似等百分比的固有流量特性及高达300:1的可调比。因此Ｖ型阀可以在广幅的变化范围内提供精确的控制。
３、最大流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积的最大值特别高，流通能力特别大，流通阻力小，因此可以使用较小的更加经济实用的阀门尺寸。
４、Ｖ型阀采用双轴承结构，机械稳定性高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。
５、最大可靠（安全）性：阀体为一个整体结构，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。
６、金属阀座的优越密封性：Ｖ型阀采用弹性可动金属阀座，具有自助补偿功能，并具有优越密封性能及超长的使用寿命。在流向上，泄漏量≤10－－5×额定流量系数。
７、超强的剪切能力：Ｖ型阀采用金属硬密封结构时，Ｖ型阀芯及金属阀座在回转过程中，Ｖ型缺口与阀座产生一个强大的剪切力，能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。
8、气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小。执行机构采用全密封防水设计防护等级高。气缸体采用镜面气缸，无油润滑，磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不摩损。
9、不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
10、具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
11、防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
12、当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。
二、主要技术参数
|
公称通径D（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||
|
额定流量系数Cv |
32 |
47 |
78 |
110 |
170 |
280 |
410 |
750 |
1120 |
1850 |
2950 |
3800 |
||||
|
公称压力PN（MPa） |
1.6、2.5、4.0、6.4 |
|||||||||||||||
|
流量特性 |
近似等百分比（参见典型曲线图）、直线特性、快开性 |
|||||||||||||||
|
阀板转角（度） |
0°～90°（可调） |
|||||||||||||||
|
允许泄漏量等级 |
软密封：零泄露 硬密封：≤10－－5额定流量系数 |
|||||||||||||||
|
作用形式 |
双作用/单作用（弹簧复位式） |
|||||||||||||||
|
控制型式 |
切断型/调节型 |
|||||||||||||||
|
执行器 |
型 号 |
DA系列、GT系列、AW系列、ZSQ系列等 |
||||||||||||||
|
气源压力 |
净化压缩空气（氮气）0.3-0.7MPa |
|||||||||||||||
|
调节型 |
输入信号 |
电流信号：0～10mA、4～10mA 气源信号20～100kPa |
||||||||||||||
|
基本误差 |
带定位器≤±1.5% |
|||||||||||||||
|
回 差 |
带定位器≤1.5% |
|||||||||||||||
|
死 区 |
带定位器≤0.6% |
|||||||||||||||
|
可调节比 |
250:1 |
300:1 |
||||||||||||||
|
切断型 |
回讯电压 |
AC220V、AC110V、DC24V、 |
||||||||||||||
|
切断时间 |
0.5 S |
1.0 S |
2.5～4.0 S |
7.0 S |
||||||||||||
三、主要零部件材料
|
材料材料代号 |
C |
P |
R |
|
|
主 要 |
阀 体 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
球 体 |
2Cr13 |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
|
阀 杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
|
密封圈 |
增强聚四氟乙烯 对位聚苯 硬质合金钢 |
|||
|
填 料 |
聚四氟乙烯 柔性石墨 |
|||
|
适 用 |
适用介质 |
水、蒸汽、油品 |
硝酸碱类 |
醋酸类 |
|
适用温度 |
-28℃ - 500℃ |
|||
四、执行标准
|
设计制造标准 |
法兰尺寸标准 |
结构长度标准 |
检验试验标准 |
|
GB/T12237-89 |
JB/T79-94 HG20592 |
GB12221-89 |
GB/T13927-89 JB/T9092-99 |
|
API6D |
ANSI B16.5 |
ANSI B16.10 |
JB/T9092-99 |
|
JPI7S-48 |
JIS B2212~2214 |
JIS B2002 |
API598 |

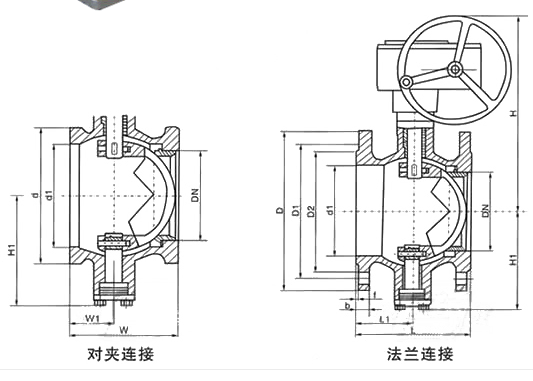

五、主要外形与连接尺寸
|
公称压或压力级
|
公称通径
|
尺寸(mm)
|
||||||||
|
(mm)
|
(in)
|
W
|
L
|
W1
|
L1
|
d
|
d1
|
H1
|
H
|
|
|
PN1.6MPa
|
25
|
-
|
50
|
-
|
25
|
-
|
64
|
38
|
57
|
200
|
|
40
|
-
|
60
|
-
|
25
|
-
|
82
|
49
|
63
|
205
|
|
|
50
|
-
|
75
|
124
|
32
|
62
|
100
|
60
|
92
|
225
|
|
|
65
|
-
|
85
|
145
|
38
|
72.5
|
120
|
75
|
100
|
235
|
|
|
80
|
-
|
100
|
165
|
45
|
82.5
|
131
|
89
|
108
|
260
|
|
|
100
|
-
|
115
|
194
|
50
|
97
|
158
|
113
|
117
|
270
|
|
|
125
|
-
|
135
|
210
|
55
|
105
|
180
|
140
|
140
|
320
|
|
|
150
|
-
|
160
|
229
|
65
|
114.5
|
216
|
164
|
177
|
340
|
|
|
200
|
-
|
200
|
243
|
80
|
121.5
|
268
|
205
|
200
|
390
|
|
|
250
|
-
|
240
|
297
|
92
|
148.5
|
326
|
259
|
252
|
420
|
|
|
300
|
-
|
-
|
338
|
-
|
169
|
-
|
300
|
270
|
510
|
|
|
PN2.5MPa
|
25
|
-
|
50
|
-
|
25
|
-
|
64
|
38
|
57
|
200
|
|
40
|
-
|
60
|
-
|
25
|
-
|
82
|
49
|
63
|
205
|
|
|
50
|
-
|
75
|
124
|
32
|
62
|
100
|
60
|
92
|
225
|
|
|
65
|
-
|
85
|
145
|
38
|
72.5
|
120
|
75
|
100
|
235
|
|
|
80
|
-
|
100
|
165
|
45
|
82.5
|
131
|
89
|
108
|
260
|
|
|
100
|
-
|
115
|
194
|
50
|
97
|
158
|
113
|
117
|
270
|
|
|
125
|
-
|
135
|
210
|
55
|
105
|
180
|
140
|
140
|
320
|
|
|
150
|
-
|
160
|
229
|
65
|
114.5
|
216
|
164
|
177
|
340
|
|
|
200
|
-
|
200
|
243
|
80
|
121.5
|
268
|
205
|
200
|
390
|
|
|
250
|
-
|
240
|
297
|
92
|
148.5
|
326
|
259
|
252
|
420
|
|
|
300
|
-
|
-
|
338
|
-
|
169
|
-
|
300
|
270
|
510
|
|
|
CLASS150
|
25
|
-
|
50
|
-
|
25
|
-
|
64
|
38
|
57
|
200
|
|
40
|
11/2
|
60
|
-
|
25
|
-
|
82
|
49
|
63
|
205
|
|
|
50
|
2
|
75
|
124
|
32
|
62
|
100
|
60
|
92
|
225
|
|
|
65
|
21/2
|
85
|
145
|
38
|
72.5
|
120
|
75
|
100
|
235
|
|
|
80
|
3
|
100
|
165
|
45
|
82.5
|
131
|
89
|
108
|
260
|
|
|
100
|
4
|
115
|
194
|
50
|
97
|
158
|
113
|
117
|
270
|
|
|
125
|
5
|
135
|
210
|
55
|
105
|
180
|
140
|
140
|
320
|
|
|
150
|
6
|
160
|
229
|
65
|
114.5
|
216
|
164
|
177
|
340
|
|
|
200
|
8
|
200
|
243
|
80
|
121.5
|
268
|
205
|
200
|
390
|
|
|
250
|
10
|
240
|
297
|
92
|
148.5
|
326
|
259
|
252
|
420
|
|
|
300
|
12
|
-
|
338
|
-
|
169
|
-
|
300
|
270
|
510
|
|
