法兰式水泵控制阀 H741X

法兰式水泵控制阀 H741X

编辑日期:2013/12/2 14:07:08      点击:
  • 产       地:上海
  • 型       号:H741X
  • 公称压力:1.0MPa~2.5MPa
  • 公称通径:DN80~DN450
  • 适用介质:
  • 适用温度:≤80℃
产品介绍

  一、产品概述

  700X水泵控制阀是通过电磁阀的导控实现准确的开启或关闭,用于泵的出口处,防止介质倒流的逆止控制阀,当泵即特停止供水前,阀门先行缓闭90%左右,防止突然停泵而产生的水锤和水击声,当泵完全停止后,阀门再完全关闭,防止泵出现水的回流,有效池保护水泵,免受回流的冲击而产生反转,该阀有效防止水锤和水击声,密封可靠、动作平稳、使用寿命长。700X水泵控制阀适用于工矿企业、高层建筑中由水泵直接供水及生活用水管网系统。电磁阀可采用交流电220V或直流电24V。

法兰式水泵控制阀

  二、产品特点

  1、水泵控制阀呈流线型设计,通过电磁阀的导控实现准确的启闭,使用安全可靠,有效地防止水锤河水击声

  2、防止泵出的水回流,有效地保护水泵,免受回流的冲击而产生反转

  3、使用寿命长,安装、维修方便

  4、适用于工矿、企业、高层建筑中由水泵直接供水及生活用水管网系统

  三、主要性能参数

型号
H741X-10
H741X-16
H741X-25
工作压力(MPa)
1.0
1.6
2.5
适用温度(℃)
0~80
适用介质
材料
阀体、阀盖
铸铁
阀杆
铬不锈钢
阀座、阀盘
青铜
膜片
丁晴橡胶

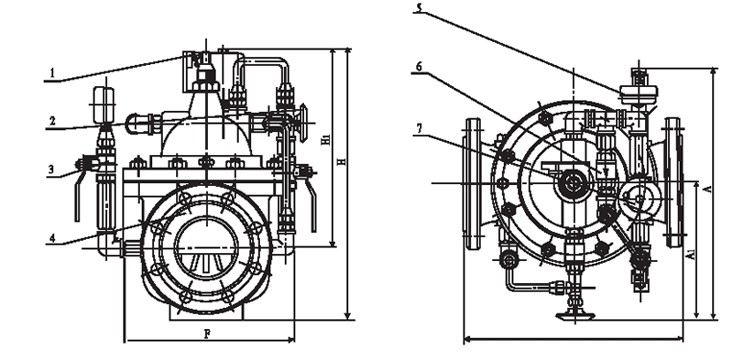

  四、主要外形与连接尺寸

DN 80 65 80 100 125 150 200 250 300 350 400 450
L 203 216 241 292 330 356 495 622 698 787 914 978
H1 160 180 200 270 310 320 370 430 480 525 580 635
H 395 405 430 510 560 585 675 730 760 840 910 910

  五、安装示意图

法兰式水泵控制阀 H741X
