GH41H-150LB美标Y型过滤器
编辑日期：2014/8/6 13:43:17 点击：
- 产 地：上海
- 型 号：GH41H-150LB
- 公称压力：1.6MPa~6.4MPa
- 公称通径：/
- 适用介质：蒸汽、空气、水、油品等
- 适用温度：/
一、产品概述
产品型号：TYG型
产品名称：过滤器
产品特点：TYG型过滤器以确保所有设备管道上安置免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏，从而避免了维修费用和生产损失。适用于蒸汽、空气、水、油品等系统管道中。保护各种计量仪器、泵机、阀门、疏水器等设备。
1、抗污性强，排污方便；流通面积大，压力损失小；结构简单，体积小．重量轻。
2、过滤网材质，有奥氏本304、316、316L。
3、A型表示：精铸碳钢体，8型精铸不锈钢体，C型精铸黄、青铜。
4、连接形式：N表示螺纹，W表示承插焊、F表示法兰式。

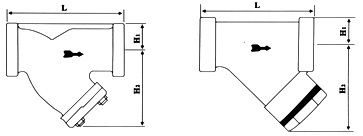

二、产品结构图
三、主要零件部件材料
|
主要零件部件材料表
|
Parts
零件名称 |
Materials
材料 |
|
Body
阀体 |
carbonstoeIStainlessSteeI
Fram bronze．brass 碳钢、不锈钢、黄、青铜 |
|
|
Gauze Filter Cap
滤网盖 |
carbonstoelStainlessSloel
碳钢、不锈钢 |
|
|
Filter Core Net
滤芯网 |
Stainless Steel
不锈钢 |
|
|
Gaske r
垫片 |
Metal graphite
金属石墨 |
四、TYG型螺纹过滤器主要技术参数
|
Model
产品型号 |
Nominal
Diameter（DN） 公称通径 |
Connection
连接方式 |
Nominal
Pressure（MPa） 公称压力 |
Max．AIlowable
TMP（℃） 最高允许温度 |
External Dimensions（mm）
外形尺寸 |
||
|
L
|
H1
|
H2
|
|||||
|
ATGN W-16 64A
|
15—20
25 |
Thread Socket weld
螺纹承插焊 |
1.6—6.4
|
425
|
90
100 |
20
23 |
78
88 |
|
ATGN W-16 64A
|
32—40
50 |
Thread Socket weld
螺纹承插焊 |
1.6—6.4
|
425
|
130
150 |
32
38 |
120
128 |
|
ATGN W-16 25A
|
65
80 |
Thread Socket weld
螺纹承插焊 |
1.6—2.5
|
350
|
210
230 |
44
54 |
180
192 |
|
ATGN W-16 25B
|
15—20
25 |
Thread Socket weld
螺纹承插焊 |
1.6—2.5
|
350
|
75、85
90 |
20
23 |
75
85 |
|
ATGN W-16 25B
|
32—40
50 |
Thread Socket weld
螺纹承插焊 |
1.6—2.5
|
350
|
120
140 |
32
38 |
113
122 |
|
ATGN F-16 25C
|
15—20
25 |
Thread Flange
螺纹法兰 |
1.6—2.3
|
250
|
85
95 |
22
25 |
78
88 |
|
ATGN F-16 25C
|
32—40
50 |
Thread Flange
螺纹法兰 |
1.6—2.3
|
250
|
130
150 |
35
40 |
115
125 |
