燃气止回阀 升降式止回阀 H42N
- 产 地：上海
- 型 号：H42N
- 公称压力：2.5MPa
- 公称通径：DN25~DN300
- 适用介质：水，油品，燃气等
- 适用温度：-40℃~80℃
一、产品概述
燃气止回阀 H42N，升降式止回阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置;依靠阀瓣自重和流体压差实现在管路的自动阻止流体倒流.
操作原理和结构说明
1、当流体顺着箭头方向通过该阀门时,由于流体的压差使阀瓣升起,从而流体顺利的通过阀门
2、当流体倒流时,由于阀瓣的自重和流体的压差作用,使阀瓣下降并与密封面密合.防止了流体倒流
3、该阀门为全封闭结构,无动密封,永不外泄.

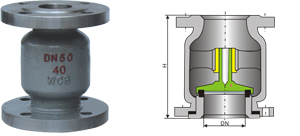

二、产品结构图
三、主要零部件材料
四、主要技术参数
零 件 名 称
材 料
阀 体 阀 盖
碳 素 钢 WCB
阀 瓣
25# 密 封 面 尼 龙 1010
中法兰螺栓
35CrMoA
中法兰螺母
35#
三、主要外形与连接尺寸
公称压力PN
强度试验压力Mpa
空气密封试验压力Mpa
低压密封试验（Mpa)
适用介质
2.5
3.75
2.75
(-40～+80)
H41N主要外形尺寸和连接尺寸:
DN
L
D
D1
D2
D6
b
f
z-d
H
25
160
115
85
65
58
16
2
4-*14
150
32
190
135
100
75
66
18
2
4-*18
160
40
200
145
110
85
76
18
3
4-*18
175
50
230
160
125
100
88
20
3
4-*18
185
65
290
180
145
120
110
22
3
8-*18
200
80
310
195
160
135
121
22
3
8-*18
220
100
350
135
190
160
150
24
3
8-*23
248
125
400
270
220
188
176
28
3
8-*25
380
150
480
300
250
218
204
30
3
8-*25
420
200
600
375
310
278
260
34
3
12-*25
530
250
650
445
385
345
313
42
3
12-*34
610
300
750
510
450
408
364
46
4
16-*34
725
H42N主要外形尺寸和连接尺寸:
DN
L
D
D1
D2
b
f
z-d
50
140
160
125
100
20
3
4-*18
65
160
180
145
120
22
3
8-*18
80
185
195
160
135
22
3
8-*18
100
210
135
190
160
24
3
8-*23
125
250
270
220
188
28
3
8-*25
150
300
300
250
218
30
3
8-*25
200
380
375
310
278
34
3
12-*25
