对夹式蝶形止回阀 H76
编辑日期：2016/5/30 16:35:47 点击：
- 产 地：上海
- 型 号：H76
- 公称压力：PN16-PN100
- 公称通径：DN50-DN600
- 适用介质：水，油品，腐蚀性介质等
- 适用温度：≤200℃

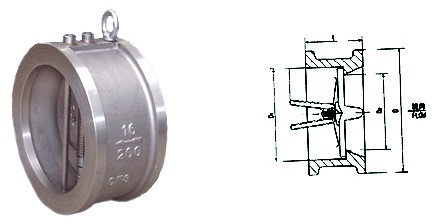

一、产品概述：
止回阀安装在管路系统，其主要作用是防止介质倒流，止回阀是一种依靠介质压力开启和关闭的自动阀门。以往国内普遍采用的是H44型法兰连接旋启式止回阀和H41型法兰连接升降式止回阀，这种传统的止回阀体积笨大，流体阻力大，阀门关闭时水锤压力高，安装、维修难，使用寿命短。
我公司针对传统结构止回阀存在的问题，以美国API标准和德国DIN标准为依据，结合我公司多年来在阀门试验研究、开发设计、加工制造等方面的丰富经验，研制开发了H76型对夹式蝶形止回阀和H71型对夹式升降式止回阀系列产品，经石化、冶金、电力、轻工、食品等行业的企业和设备配套厂家的多年使用，效果良好，深受用户好评。
结构特点：
1、结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；
2、体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；
3、阀瓣关闭快速，水锤压力小；
4、水平管道或垂直管道均可使用，安装方便；
5、流道通畅、流体阻力小；
6、动作灵敏、密封性能好；
7、阀瓣行程短、关阀冲击力小；
8、整体结构、简单紧凑、造型美观；
9、使用寿命长、可靠性高。

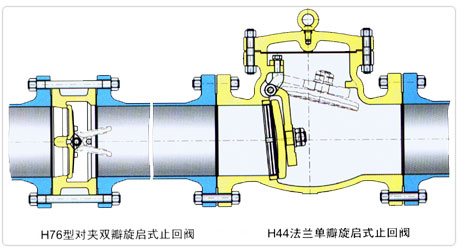

旋启式止回阀特性对比:
|
结构 形式 |
H76型对夹式双瓣旋启式止回阀 | H44型法兰单瓣旋启式止回阀 |
|
水锤 压力 |
水，阀瓣行程短、且有弹簧辅助关闭、关阀速度快 | 很大，阀瓣行程长，需要较长的关闭时间 |
| H76型的水锤压力只有H44型的1/2～1/5 | ||
|
尺寸 重量 |
结构长度很短、体积小、重量轻。 为阀门的安装、搬运、存放及管道的布置带来很大的便利，并能大量节约材料、降低造价 |
结构长度很长，体积笨大，重量很重 |
| H76型的结构长度只有H44型的1/4～1/6，H76型的重量只有H44型的1/4～1/10 | ||
|
流体 阻力 |
小，流体阻力系数ξ为2.6～0.7。 随着阀门口径的增大，流体阻力系数减小。 |
小，流体阻力系数ξ为1.3～3， 但低压工况下，阀瓣不能完全开启，流体阻力大。 流体阻力随着阀门口径的增大而增大。 |
| 安装 | 可水平安装或垂直安装，重量轻，不必为阀门设置支座。 |
可水平安装或垂直安装， 大口径阀门重量重，需设置支座 |
|
开启 压力 |
很小，阀瓣在很小的压差下就能完全打开 | 较大，阀瓣在较大的压差下才能完全打开 |
| 可靠性 |
阀门为整体结构，简单紧凑。 阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高。 |
阀门关闭时的巨大冲击力及水锤压力容易损坏阀门 |
