铸钢Y型过滤器GL41H
编辑日期：2024/7/22 17:14:07 点击：
- 产 地：上海
- 型 号：GL41H
- 公称压力：1.6MPa~4.0MPa
- 公称通径：DN15-DN600
- 适用介质：洁净水、油品
- 适用温度：≤320℃
一、产品概述
该产品安装在供水系统中，与减压阀、止回阀、液压水位控制阀及其它对水质有要求的场合配套使用，可除去介质中的各种杂物(砂子、铁块及其它各种异物)，以保证各类阀门正常工作。
GL41H工作原理：该产品安装于进水管路中各配套阀门的前端，当管道中的介质首先进入过滤器时，介质通过滤网进入被连接的阀门中，而杂质则留于过滤桶内，使各类阀门不会由于机械杂物卡入密封圈而失灵。
技术参数：公称压力：1.6MPa
适用介质：洁净水、油品
适用温度：≤320℃
Y型过滤器,滤芯全部采用不锈钢制作,工作压力有:16、25、40Kg/cm?三种、壳体有铸铁、铸钢(代号C)及不锈钢(代号P)三种,由于设计单位或用户造用。

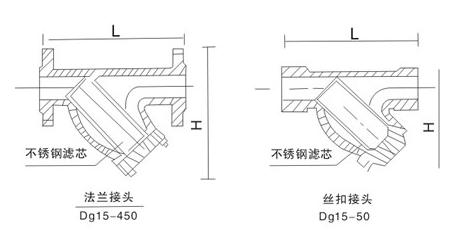

二、产品结构图
三、主要外形与连接尺寸
|
公称通径
|
DN15
|
DN20
|
DN25
|
DN32
|
DN40
|
DN50
|
DN65
|
DN80
|
DN100
|
DN125
|
备注
|
|
|
外形尺寸
|
L
|
125
|
150
|
160
|
180
|
195
|
215
|
250
|
285
|
300
|
350
|
括号中的数字为丝扣接口DN15至DN20的尺寸其他均为法兰接口 尺寸 |
|
H
|
102
|
119
|
125
|
145
|
164
|
186
|
238
|
273
|
306
|
310
|
||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
公称通径
|
DN150
|
DN200
|
DN250
|
DN300
|
DN350
|
DN400
|
DN450
|
DN500
|
DN600
|
|
||
|
外形尺寸
|
L
|
380
|
480
|
545
|
605
|
660
|
780
|
850
|
885
|
1150
|
|
|
|
H
|
400
|
470
|
480
|
640
|
642
|
830
|
900
|
1000
|
1200
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
序号
|
名称
|
型号
|
公称压力Kgf/cm²
|
公称通径
|
连接方式
|
滤芯材料
|
壳体材料
|
用途
|
|
1
|
水过滤器
|
SG-16
|
16
|
Dg15-50
Dg15-450
|
丝扣法兰
|
不锈钢
1Cr18Ni9Ti
|
铸铁
|
本系列用于水及无腐蚀性液体分质，其中SG-16型常用于采暖、供热、制冷空调工程，QG系列用于蒸汽、压缩空气等无腐蚀性工业气体介质，其中QG-16型为常用
|
|
2
|
汽过滤器
|
QG-16
|
||||||
|
3
|
水过滤器
|
SG-25C
|
25
|
Dg15-450
|
法兰
|
铸铁
代号（C）
|
||
|
4
|
汽过滤器
|
QG-25C
|
||||||
|
5
|
水过滤器
|
SG-40C
|
40
|
Dg15-450
|
凹凸式法兰
|
铸铁
代号（G）
|
||
|
6
|
汽过滤器
|
QG-40C
|
||||||
|
7
|
水过滤器
|
SG-16p
|
16
|
Dg15-50
Dg15-450
|
丝扣法兰
|
不锈钢
1Cr18Ni9Ti
|
不锈钢
1Cr18Ni9Ti
代号（P）
|
本系列用于酸、碱等腐蚀性液体介质，QG系列用酸气及其他腐蚀性气体介质
|
|
8
|
汽过滤器
|
QG-16p
|
||||||
|
9
|
水过滤器
|
SG-25p
|
25
|
Dg15-450
|
法兰
|
|||
|
10
|
汽过滤器
|
QG-25p
|
||||||
|
11
|
水过滤器
|
SG-40p
|
40
|
Dg15-450
|
凹凸式法兰
|
|||
|
12
|
汽过滤器
|
QG-40p
|
