一体式高温球阀 Q41M
- 产 地：上海
- 型 号：Q41M
- 公称压力：1.6MPa~2.5 MPa
- 公称通径：DN15~DN100
- 适用介质：水、气体、油品、酸类腐蚀性介质
- 适用温度：≤350℃
一、产品概述
一体式高温球阀 Q41M是采用新型密封材料为阀座,使用寿命提高了3-5倍，具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、使用寿命长等优点，一体式球阀与截止阀、柱塞阀、排污阀结构长度相符，扩大了球阀使用范围，广泛用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类，使用温度：≤350℃。
二、主要技术参数
|
型号 |
公称压力 |
强度试验压力 |
密封试验压 |
适用温度 |
适用介质 |
|
Q41M-16C |
1.6 |
2.4 |
1.8 |
-28～+300 (M/F) |
导热油、水、气体、油品、酸类腐蚀性介质 |
|
Q41M-25C |
2.5 |
3.8 |
2.8 |
-28～+350 (PPN) |
三、主要零部件材料
|
序号 |
零部件名称 |
材料 |
|
1 |
阀体 |
球墨铸铁、碳素钢、铸不锈钢 |
|
2 |
密封圈 |
(M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃ |
|
3 |
球 |
不锈钢 |
|
4 |
填料 |
聚四氟乙烯 |
|
5 |
填料压盖 |
QT450－10球墨铸铁 |
|
6 |
阀杆 |
碳素钢、铬不锈钢 |
|
7 |
手柄 |
碳钢 |

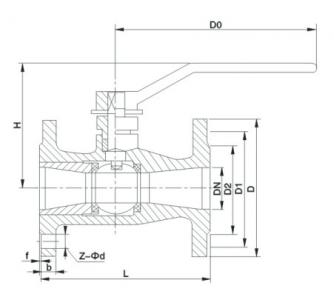

四、主要外形与连接尺寸
|
|
|
尺寸 |
||||||
|
L |
D |
D 1 |
D 2 |
z-φd |
H |
b |
||
|
|
15 |
130 |
95 |
65 |
45 |
4-14 |
85 |
14 |
|
20 |
150 |
105 |
75 |
55 |
4-14 |
95 |
16 |
|
|
25 |
160 |
115 |
85 |
65 |
4-14 |
103 |
16 |
|
|
32 |
180 |
135 |
100 |
78 |
4-18 |
105 |
18 |
|
|
40 |
200 |
145 |
110 |
85 |
4-18 |
120 |
18 |
|
|
50 |
230 |
160 |
125 |
100 |
4-18 |
195 |
20 |
|
|
65 |
290 |
180 |
145 |
120 |
4-18 |
195 |
20 |
|
|
80 |
310 |
195 |
160 |
135 |
8-18 |
215 |
22 |
|
|
100 |
350 |
215 |
180 |
155 |
8-18 |
253 |
24 |
|
