燃气法兰球阀 Q347F
编辑日期：2016/6/1 17:06:25 点击：
- 产 地：上海
- 型 号：Q347F
- 公称压力：1.6MPa~6.4MPa
- 公称通径：DN50~DN1000
- 适用介质：水、气、污水、腐蚀性介质
- 适用温度：-29℃~150℃
一、产品概述
球阀Q347F在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。
燃气法兰球阀用途广泛,性能可靠,价格合理。提供多种可供选择的阀座材料，能满足特殊环境要求。采用凸起的防火设计，具有防火功能，同时限制阀座的冷凝。燃气球阀有常规球阀系列（使用温度-29℃～150℃)，全防火球阀系列，低温球阀系列。
二、主要零部件材料
|
零件名称
Part name |
材料
Material |
|
阀体/盖
Body/Bonnet |
WCB,LCC,LCB,CF8,CF8M,CF3,CF3M
|
|
球体 Ball
|
WCGB+HCr,A105+HCr,2Cr13,304,316,304L,316L |
|
阀杆 Stem
|
2Cr13,304,316,304L,316L
|
|
阀座 Seat
|
PTFE、PPL、尼龙
|

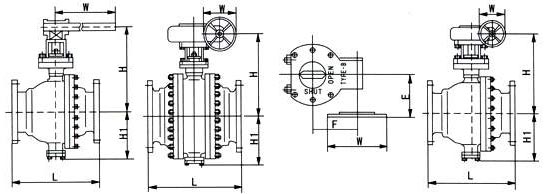

三、主要外形与连接尺寸
ANSI Class150 PN1.6压力等级 法兰按ANSI B16.5 JB79 HG20596 (mm)
|
公称通径
|
NP
|
2"
|
3"
|
4"
|
6"
|
8"
|
10"
|
12"
|
14"
|
16"
|
18"
|
20"
|
22"
|
24"
|
28"
|
32"
|
36"
|
40"
|
|
DN
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
550
|
600
|
700
|
800
|
900
|
1000
|
|
|
通道直径
|
51
|
76
|
102
|
152
|
203
|
254
|
305
|
337
|
387
|
438
|
489
|
540
|
591
|
686
|
781
|
876
|
978
|
|
|
L
|
RF
|
178
|
203
|
229
|
394
|
457
|
533
|
610
|
686
|
762
|
864
|
914
|
991
|
1067
|
1245
|
1372
|
1524
|
1753
|
|
BW
|
216
|
283
|
305
|
457
|
521
|
559
|
635
|
762
|
838
|
914
|
991
|
1092
|
1143
|
1346
|
1524
|
1727
|
1956
|
|
|
H1
|
100
|
125
|
150
|
210
|
260
|
305
|
350
|
395
|
445
|
480
|
530
|
600
|
640
|
710
|
790
|
1040
|
1080
|
|
|
H
|
125
|
150
|
315
|
385
|
440
|
485
|
555
|
635
|
690
|
740
|
775
|
930
|
1000
|
1095
|
1175
|
1280
|
1350
|
|
|
W
|
250
|
400
|
600
|
600
|
600
|
600
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
|
|
E
|
|
|
|
116
|
116
|
116
|
171
|
171
|
257
|
257
|
257
|
257
|
150
|
83
|
83
|
123
|
123
|
|
|
F
|
|
|
|
350
|
350
|
350
|
420
|
420
|
500
|
500
|
500
|
500
|
580
|
650
|
650
|
735
|
735
|
|
|
重量(kg)
|
12
|
22
|
35
|
74
|
205
|
322
|
460
|
576
|
864
|
1280
|
1600
|
2450
|
3340
|
4500
|
5940
|
7540
|
9320
|
|
ANSI Class300 PN2.5 PN4.0压力等级 法兰按ANSI B16.5 JB79 HG20596 (mm)
|
公称通径
|
NP
|
2"
|
3"
|
4"
|
6"
|
8"
|
10"
|
12"
|
14"
|
16"
|
18"
|
20"
|
22"
|
24"
|
28"
|
32"
|
36"
|
40"
|
|
DN
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
550
|
600
|
700
|
800
|
900
|
1000
|
|
|
通道直径
|
51
|
76
|
102
|
152
|
203
|
254
|
305
|
337
|
387
|
438
|
489
|
540
|
591
|
686
|
781
|
876
|
978
|
|
|
L
|
RF
|
178
|
283
|
305
|
403
|
502
|
568
|
648
|
762
|
838
|
914
|
991
|
1092
|
1143
|
1346
|
1524
|
1727
|
1956
|
|
BW
|
216
|
283
|
305
|
457
|
521
|
559
|
635
|
762
|
838
|
914
|
991
|
1092
|
1143
|
1346
|
1524
|
1727
|
1956
|
|
|
H1
|
100
|
125
|
150
|
210
|
260
|
305
|
350
|
395
|
445
|
480
|
530
|
600
|
640
|
710
|
790
|
1040
|
1080
|
|
|
H
|
125
|
150
|
315
|
385
|
440
|
485
|
555
|
635
|
690
|
740
|
775
|
930
|
1000
|
1095
|
1175
|
1280
|
1350
|
|
|
W
|
250
|
400
|
600
|
1100
|
600
|
600
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
|
|
E
|
|
|
|
116
|
116
|
116
|
171
|
171
|
257
|
257
|
257
|
257
|
150
|
83
|
83
|
123
|
123
|
|
|
F
|
|
|
|
350
|
350
|
350
|
420
|
420
|
500
|
500
|
500
|
500
|
580
|
650
|
650
|
735
|
735
|
|
|
重量(kg)
|
|
|
|
118
|
255
|
370
|
533
|
640
|
1030
|
1542
|
2100
|
2960
|
4200
|
5300
|
7860
|
8684
|
10300
|
|
