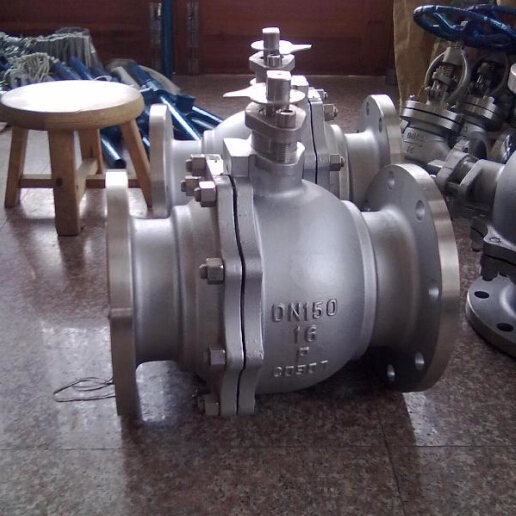

Q41PPL 法兰浮动球阀
- 产 地：上海
- 型 号：Q41PPL
- 公称压力：1.6MPa~10.0MPa
- 公称通径：DN15～DN200
- 适用介质：水、气、油品、天然气和腐蚀性介质
- 适用温度：-196℃～250℃
一、产品概述
Q41PPL 法兰浮动球阀适用介质：水、气、油品、天然气和酸碱腐蚀性介质； 适用温度：-196～250℃； 驱动方式：手动、气动、电动、液动等，
公称通径：DN15～200mm；

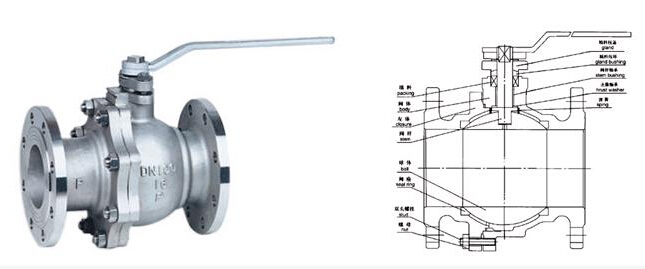

二、产品结构图
三、主要设计规范
1、设计制造造GB12235-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按APID.598
四、主要零部件材料
|
序号 |
材料标准 |
材料牌号 |
序号 |
材料标准 |
材料牌号 |
||||||
|
碳钢 |
不锈钢 |
碳钢 |
不锈钢 |
||||||||
|
零件名称 |
GB |
ASTM |
GB |
ASTM |
零件名称 |
GB |
ASTM |
GB |
ASTM |
||
|
01 |
阀体 |
WCB |
A216-WCB |
ZG1Cr18Ni9Ti |
CF8/CF8M/ |
10 |
阀座密封圈 |
石墨 |
|||
|
02 |
阀盖 |
WCB |
A216-WCB |
ZG1Cr18Ni9Ti |
CF8/CF8M/ |
11 |
阀杆 |
2Cr13 |
A276-410 |
1Cr18Ni9Ti |
F304/F316/ |
|
03 |
双头螺柱 |
35CrMoA |
A193-B7 |
1Cr17Ni2 |
A193-B8M |
12 |
止推轴承 |
金属夹PTEE |
|||
|
04 |
螺母 |
45 |
A194-2H |
0Cr18Ni |
A194-8M |
13 |
阀杆填料 |
石墨 |
|||
|
05 |
垫圈 |
金属夹石墨 |
14 |
填料压环 |
2Cr13 |
A276-410 |
1Cr18Ni9Ti |
F304/F316/ |
|||
|
06 |
球体 |
2Cr13渗氮 |
A276-410渗氮 |
1Cr18Ni9Ti |
F304/F316/ |
15 |
填料压盖 |
WCB |
A216-WCB |
ZG1Cr18Ni9Ti |
CF8/CF8M/ |
|
07 |
阀座 |
2Cr13渗氮 |
A276-410渗氮 |
1Cr18Ni9Ti |
F304/F316/ |
16 |
螺钉 |
35CrMoA |
A193-B7 |
1Cr17Ni2 |
A193-B8M |
|
08 |
阀座支承圈 |
2Cr13 |
A276-410 |
1Cr18Ni9Ti |
F304/F316/ |
17 |
定位板 |
2Cr13 |
A276-410 |
1Cr18Ni9Ti |
304 |
|
09 |
阀座弹簧 |
17-7PH |
17-7PH |
17-7PH |
17-7PH |
||||||
五、外形与连接尺寸
PN1.6MPa主要连接尺寸
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
280
|
320
|
360
|
400
|
|
H
|
59
|
63
|
75
|
80
|
95
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
|
W
|
130
|
130
|
160
|
180
|
230
|
230
|
400
|
400
|
650
|
1050
|
1050
|
1410
|
法兰浮动球阀PN2.5MPa主要连接尺寸
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
320
|
400
|
400
|
550
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
345
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1500
|
法兰球阀PN4.0MPa主要连接尺寸
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
320
|
400
|
400
|
550
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
345
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1500
|
法兰球阀PN6.4MPa主要连接尺寸
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
305
|
398
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1000
|
1100
|
1500
|
1800
|
法兰球阀PN10.0MPa主要连接尺寸
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
305
|
398
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1000
|
1100
|
1500
|
1800
|
