高压电站闸阀 Z61Y-250/320
编辑日期：2016/6/1 15:54:12 点击：
- 产 地：上海
- 型 号：Z61Y-250/320
- 公称压力：25Mpa~32Mpa
- 公称通径：DN50~DN225
- 适用介质：水、蒸汽等
- 适用温度：≤425℃
一、产品概述
高压电站闸阀 Z61Y-250/320，对焊连接形式、明杆楔式刚性单闸板，阀座密封面材料为硬质合金，公称压力 PN250~PN320，阀体材料为碳素钢。
二、Z61Y 主要技术参数
| 型号 | PN | 工作压力/MPa | 适用温度/℃ | 适用介质 | 阀体 |
|---|---|---|---|---|---|
| Z61Y-250 | 250 | 25 | ≤425 | 水、蒸汽等 | WCB |
| Z61Y-320 | 320 |
32 |
三、主要零部件材料
| 型号 | 材料 | ||||
|---|---|---|---|---|---|
| 阀体 | 闸板 | 阀盖 | 阀杆 | 填料 | |
| Z61Y-250 | WCB | WC6 | 25 | 38CrMoA1A | 增强柔性石墨 |
| Z61Y-320 | WCB | WC6 | 12Cr1MoVA | 20Cr1MoVA、25Cr2MoVA |
增强柔性石墨 |

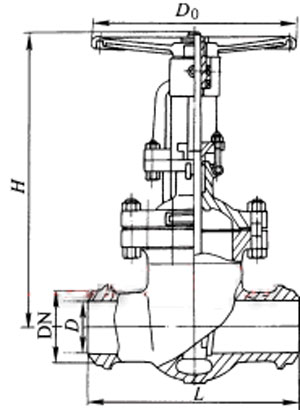

四、主要外形与连接尺寸
| DN | L | D | H | D0 | 重量/kg |
|---|---|---|---|---|---|
| 50 | 280 | 82 | 585 | 300 | 42 |
| 65 | 340 | 110 | 650 | 320 | 53 |
| 80 | 475 | 130 | 680 | 400 | 130 |
| 100 | 500 | 170 | 755 | 450 | 180 |
| 125 | 600 | 195 | 830 | 500 | 190 |
| 150 | 700 | 225 | 1050 | 550 | 320 |
| 175 | 750 | 255 | 1050 | 600 | 400 |
| 200 | 800 | 285 | 1050 | 650 | 550 |
| 225 | 850 | 300 | 1100 | 700 | 600 |
